SpinnerFlex®TopFit - la solución ideal para transmitir señales de alta frecuencia entre estaciones base y antenas

Los cables coaxiales confeccionados SpinnerFlex®TopFit (Jumper) son la solución ideal para transmitir señales de alta frecuencia entre estaciones base y antenas. Ofrecen un alto nivel de calidad en términos de diseño, selección de materiales y fabricación, garantizando las mejores conexiones posibles, una fácil instalación y un funcionamiento impecable, incluso en entornos muy hostiles.

Un cable coaxial confeccionado SF 1/4"-50-PE 4.3-10 macho push-pull N macho 2 m es un cable corrugado de alta calidad, muy flexible ("super flexible") del tamaño SF 1/4". Le permite a usted una transmisión fiable e impecable de señales de alta frecuencia en el rango de frecuencia de DC a 3800 MHz incluso a grandes distancias. Además, el cable está óptimamente protegido contra interferencias.Esto asegura una excelente calidad de radio móvil sin pérdidas para su uso en sistemas de antenas distribuidas (DAS) en interiores o en estaciones base de radio móvil en exteriores. Además, un cable coaxial confeccionado SF 1/4"-50-PE 4.3-10 macho push-pull N macho 2 m también es adecuado para un gran número de aplicaciones exigentes en la industria o la radiodifusión.

Excelentes características de IM de una intermodulación pasiva

Un SPINNER cable coaxial confeccionado SF 1/4"-50-PE 4.3-10 macho push-pull N macho 2 m de SPINNER garantiza unas excelentes características de IM de una intermodulación pasiva (IM3) de -156 dBc y unos valores VSWR bajos en todo el rango de frecuencia y durante toda la vida útil del cable. La construcción resistente soporta incluso las condiciones exteriores más duras para un rango de temperatura de -55 a +85 °C. Los cables coaxiales de SPINNER también cumplen con las directivas RoHS 2002/95. La longitud del cable asciende a 2.0 m. El resistente cable coaxial tiene conductores internos de cobre, aislamiento dieléctrico de PE y un conductor externo de cobre. Los conductores interiores y exteriores se sueldan por inducción a 360°. Garantizando el grado de protección IP68 según IEC 60529.

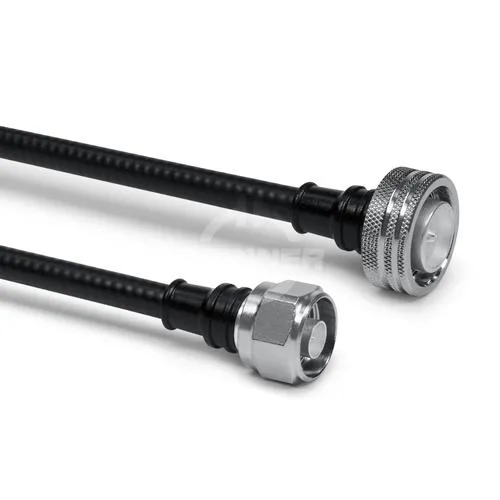

En un lado del cable hay un conector 4.3-10 macho push-pull premontado, en el otro lado hay un conector N macho. Esto le permite a usted utilizar el cable como adaptador para la transición entre los sistemas de conexión 4.3-10 y N.

El sistema de conectores 4.3-10 cumple con los requisitos de la telefonía móvil en cuanto a tamaño, resistencia, rendimiento y otros parámetros relevantes. Su pequeña superficie básica permite usar componentes más pequeños, reduce los riesgos relacionados con los equipos instalados incorrectamente y proporciona unas excepcionales propiedades eléctricas.

Los conectores coaxiales tipo N llevan el nombre de su inventor Paul Neill, quien desarrolló esta norma para conectores de RF en 1942.Sin embargo, el nombre se asocia a menudo con Navy Connector. Los conectores tipo N se pueden utilizar en frecuencias de hasta 11 GHz y en versiones de alta precisión de hasta 18 GHz. Los conectores tipo N se utilizan en aplicaciones de comunicación móvil con altos requisitos mecánicos y eléctricos. Por lo tanto, SPINNER fabrica exclusivamente conectores con contactos conductores externos sin ranura y un perfil de sellado especial en el cabezal del conector en lugar de la arandela de sellado plana especificada por IEC o CECC. Esto garantiza la función de sellado más fiable. La tuerca de racor especial de SPINNER de nuestros conectores tipo N se fija al conductor exterior enrollándola. Esto aumenta considerablemente el par de apriete permitido y mejora considerablemente la presión de contacto.

La conexión push-pull es rápida y fácil de desconectar, y ofrece suficiente estabilidad y un ajuste seguro. Además, las ranuras centrales de los contactos proporcionan una alta presión de contacto entre el cable y las conexiones, lo que permite una conductividad y una intensidad de señal óptimas.
